IP-камера серии 200 Установка | ru 21

Bosch Security Systems Руководство по установке и эксплуатацииAR18-10-B012 | v1.5 | 2011.01

3.5 Разъем ввода-вывода

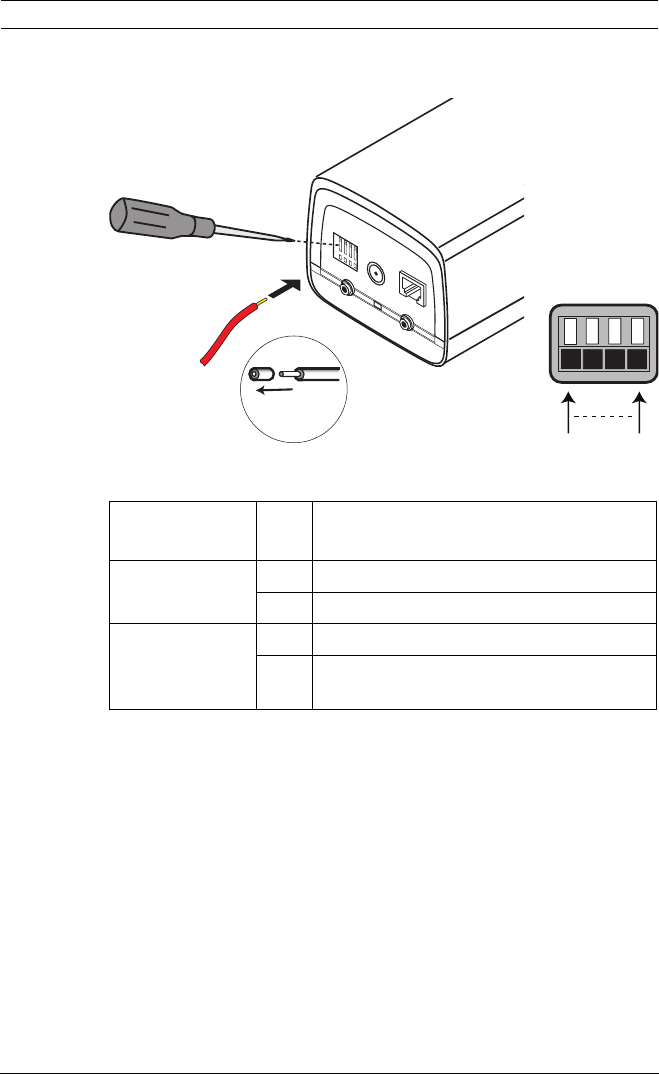

Рисунок 3.5 Контакты разъема ввода-вывода

– Макс. диаметр как витого, так и одножильного провода -

AWG 22-28.; срежьте 5 мм изоляции.

– Релейный выход, переключающие характеристики:

макс. напряжение 24 В перем. тока или 24 В пост. тока.

Макс. 1 A непрерывно, 12 ВА.

– Вход триггера: +9 В пост. тока минимум, +30 В пост. тока

максимум. Обратная полярность будет неактивной.

– Тревожный вход: настраиваемый на сигнал низкого или

высокого уровня.

Функция Кон

такт

Гнездо ввода-вывода

Реле 1 Контакт релейного выхода 1

2 Контакт релейного выхода 2

Тревожный

вход

3 Релейный вход, положительный

4 Релейный вход, отрицательный

1 2 3 4

DC12V Ethernet

Line-out Reset Line-in

I/O

5 mm

(0.2 in)

I/O

Pin 1 Pin 4
